Класс стали 30 — конструкционная углеродистая качественная.

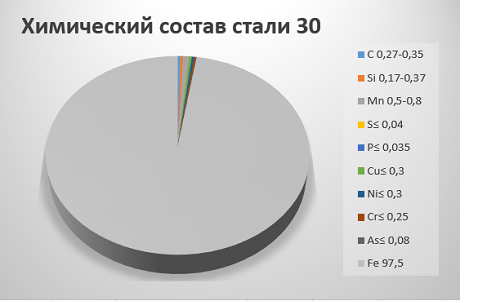

Термообработка: Состояние поставки

Температура ковки, °С: начала 1280, конца 750. Заготовки сечением до 800 мм охлаждаются на воздухе.

Твердость материала: HB 10 -1 = 179 МПа

Температура критических точек: Ac1 = 730 , Ac3(Acm) = 820 , Ar3(Arcm) = 796 , Ar1 = 680 , Mn = 380

Свариваемость материала: ограниченно свариваемая. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуется подогрев и последующая термообработка. КТС без ограничений.

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в горячекатанном состоянии при HB 143 и σв=460 МПа,  Кυ б.ст=1,7

Сталь 30 применение:

Тяги, серьги, траверсы, рычаги, валы, звездочки, шпиндели, цилиндры прессов, соединительные муфты и другие детали невысокой прочности.

Вид поставки:

• Сортовой прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89.
• Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.
• Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 10702-78.
• Лист толстый ГОСТ 19903-74, ГОСТ 1577-93.
• Лист тонкий  ГОСТ 16523-97.
• Лента ГОСТ 6009-74, ГОСТ 2284-79, ГОСТ 10234-77.
• Полоса ГОСТ 103-2006, ГОСТ 82-70, ГОСТ 1577-93.
• Проволока ГОСТ 17305-91, ГОСТ 5663-79.
• Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.

Российские аналоги стали 30:

25, 35

Зарубежные аналоги стали 30:
